APS炭罐测试系统(C2K)
时间:2016-05-06 来源:英特东方
分享到

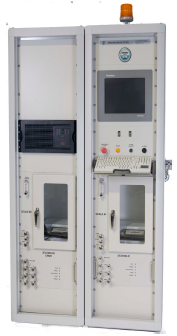

                                                                        APS炭罐测试系统



APS炭罐测试系统(C2K)遵守并按照美国环保署CFR 40,86.132和加州空气资源委员会蒸发排放标准和测试程序。从1992年,APS的炭罐测试系统具有全球最大的安装基地,产品广泛应用于汽车制造商、一级供应商、政府及独立的测试试验室。

为了支持认证的符合性测试,研究和开发,C2K采用独特的驱动方式和用户可配置的测试程序、强大的数据采集系统和灵活的报告生成方式。模块化平台设计理念保证可同时测试9个独立通道。

我们的优势

l APS有50年炭罐测试系统制造经验;

l APS最多可同时控制独立9个通道炭罐测试;

l APS软件控制系统功能强大,用户可自定义多种测试流程;

l APS的脱附空气由质量流量控制器控制,完全符合法规的要求;

l APS的生产完全按照中国最严厉的防爆等级ZONE 0;

l APS安全系统:有超限保护,时刻监测HC是否有泄露,到达限定值后,软件会自动停机,若无自动停机,还有手动急停按钮,双重安全保障;

l 模块化设计:电磁阀和质量流量控制器分区域装配,避免了电磁阀通断电引起的电火花;
l 独特的氮气泡燃油蒸气发生器;
l 售后服务,EST本身就是炭罐测试系统制造、生产、调试和售后服务的厂家。APS和 EST联合,更能保证售后服务的质量;



控制系统

C2K控制系统基于奔腾处理器PC机 ,操作界面基于windows系统。APS软件提供一个直观的图形用户界面,方便用户操作系统。

CK控制系统包含了以下用户自定义设置:

动态脱附:用户可配置步进序列。
炭罐压力降测量:可自动设定流量范围:10L/min、20L/min、30L/min、40L/min、50L/min、60L/min、70L/min、80L/min。
炭罐密封性测试:浸水泄露检查 ,14Kpa,30s,压力和时间可调。
炭罐脱附:空气要求:77±9F(25℃±5℃),洁净空气,300倍床容积脱附炭罐。
炭罐预处理

l 吸附和脱附要进行最少10个循环达到稳定,当辅助炭罐吸附到2g击穿,主炭罐加载完成。

l 辅助炭罐吸附2g击穿,确定主炭罐工作能力。

l 用户可选工作能力测试程序。


C2K提供如下设定选项:


脱附循环设定

 脱附流量(SLPM –标准升每分钟)

 炭罐容积数值(1-9999)

 脱附辅助炭罐(y/n)

 脱附完成后暂停时间(分钟)

加载(吸附)循环设定

 吸附流量(g/hour)

 丁烷体积百分比(1%--x%)

 加载完成后暂停时间(分钟)

 使用主炭罐量程值(y/n)
 使用辅助炭罐量程值(y/n)

其他功能

 加载/脱附 循环次数(1-9999)

 使用燃油蒸汽(y/n)

 燃油蒸汽流量(SLPM)

 泄漏监测(y/n)

 加载首次监测(y/n)

 脱附完成监测(y/n)

加载方式

 不加载 (y/n)

 时间加载(分钟)

 工作能力倍增(x-x)

 质量加载(g)

 溢出加载(g)



安全与监测系统

l 密码保护

l 气体监测

l 超限报警

l 自动停机

l 急停按钮


系统要求

l 220V 50Hz 交流 ,单相;

l 20 SCPM(1m³=35.315立方英尺) ;90psi 即620KPa (1psi=6.895kPa) 洁净干燥压缩空气。


流量及精度

l 标准加载流量300g/hour;

l 40g/min 汽油蒸汽加载;

l 3600g/hour ORVR加载;

l 25SLPM 脱附空气;

l 天平最大称重质量:7kg;天平分辨率:0.01g;

l 精度:满量程 ±1%;

l 重复性:满量程 ±0.015%。


氮气鼓泡燃油蒸汽发生器

原理:用氮气气泡通过燃油,产生大量的涡流,最后产生燃油蒸汽。
