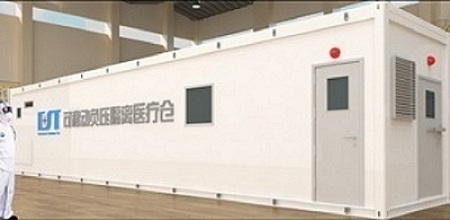

可移动式负压治疗仓
时间:2021-10-15 来源:
分享到


本系统设计主要参考标准

GB/T 35428-2017国标 医院负压隔离病房环境控制要求

DB  北京市地标   医院负压隔离病房控制感染的环境要求

系统描述:

本系统由:负压仓、过渡间、设备间及卫生间(选项)组成。全新风空气处理与消毒系统集成在系统中。

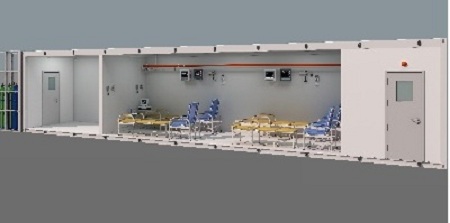

负压仓、过渡间及卫生间(选项)

负压仓、过渡间、卫生间(选项)及设备间是在一个完整的负压隔离仓体内安排的。仓板是聚氨酯保温的。

技术参数:

技术参数

数值

聚氨酯厚度(mm

100

外板为彩钢板(mm

15

内板为不锈钢(304) mm

1

地板为花纹不锈钢(304)板(mm

3


全部不锈钢仓板都是焊接的。

负压仓/实验室:


6(长)*2.2(宽)*2.4(高),可满足四个床位的布置需求

过渡间:

2(长)*1.2(宽)*2.4(高),外侧单开门,内测双开门

包含风淋段,循环风量400m3/h,6个喷嘴

卫生间(选项):

1.2(深)*1.2(宽)*2.4(高)

卫生间要配备特殊的污染物负压收集箱,以及配套的小型集中处理装置。

全新风空气处理与消毒系统

    新风从取气口进入,经过G4初效过滤器进入臭氧消毒区。臭氧由臭氧发生器供应,在需要消毒的时间,撤离任何仓内人员,臭氧通过该区域进入新风系统,对整个风系统和病区消毒。该消毒仅在规定时间进行,其它时间臭氧不启动。

    新风经过臭氧消毒区进入新风处理机柜,调节出仓内所需要的温度和湿度,同时变频风机可以根据需要调整不同的供应风量。调节好温度湿度的新风经过F9中效过滤器进入分配管路,分别送往过渡间、负压及卫生间,各个房间的风量是经过风量调节阀分配好的,满足标准需求。

    在管路末端安装有H11高效过滤器,经过过滤的新风进入各个房间,进入房间的风量均按规定的换气次数来分配。各个风口的位置和大小参照标准要求。在负压仓的送风口有三个,两个在两侧,一个在负压仓尾部,采用低风速送风,0.15m/s,可以达到对仓内人员较好的气流组织形式,且送风噪音较低。送风口有双层百叶,可以辅助调节风流朝向。

    新风进入需要制冷和加热,和房间内的空气进行混合,达到所需的温度与湿度。房间的废气从各个回风口被尾气风机吸入,形成负压。其中过渡间与环境的差压维持在-5Pa,负压仓与过渡间也维持在-5Pa,卫生间(选项)与负压仓也是-5Pa。各个部分的差压由排气电动阀来调节,可以满足对负压仓的差压需求。

    各个回风口均安装有初效过滤器G4,过滤掉尘埃的废气经管道进入回风处理柜。该柜第一级为臭氧消毒段,进入的废气先在这里进行臭氧消毒。臭氧消毒既可以分时段进行,也可以连续进行。臭氧消毒后进入紫外消毒区,250nm波长的紫外线对废气进行消毒杀菌,可以达到最佳消毒效果。随后,废气经过H14超高效过滤器,过滤效率可以达到99.997%。经过高效过滤器还未杀灭的微生物会进入紫外线再消毒段,对病毒进行最后的杀灭。

    经过消毒的废气进入全热交换器,将余热和余湿交换给新风,然后进入废气排放口。废气可由管道输送至排放地点。废气排放口具有止回阀,防止空气逆流返回负压仓。

自动控制系统

    本系统采用西门子最新一代PLC,S7 1200作为控制器,具有以太网互联功能的PLC采集所有传感器的信号,并智能驱动各个执行器,完成高精度的自动化运行;本系统的操作接口是操作屏和计算机。

    任何单一部件出现故障,都有故障提示,操作者根据提示可以快速定位故障部件并排除故障;系统会根据故障的严重程度来分级显示故障的类型并采取不同的应对办法。

    计算机可以存储更多、更为详尽的历史数据。且计算机可以显示动态画面,操作者根据形象的动态画面,可以一目了然地掌握整个系统的运行状态。

    操作员的级别受到严格控制,仅有最高级别的授权,才可以对系统所有执行部件进行手动操作;

系统技术数据

性能类别

性能参数

参数误差

温度设定范围()

20—30

±1

湿度范围(%

40-60

±5%

总新风量(m³/h

450

变频可调

总回风(m³/h

510

变频可调

各房间差压(pa

5(关门时)

±1


新风可以选择室外取气或者其它合适的地点取气。

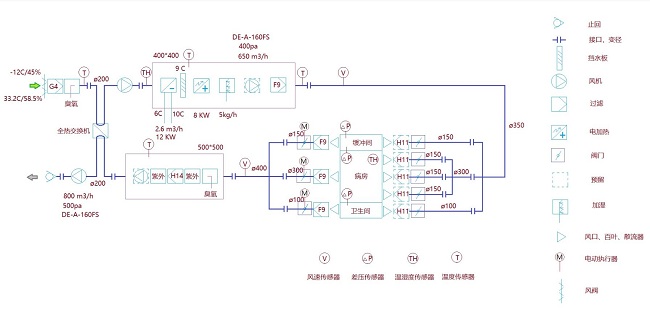

系统原理图
