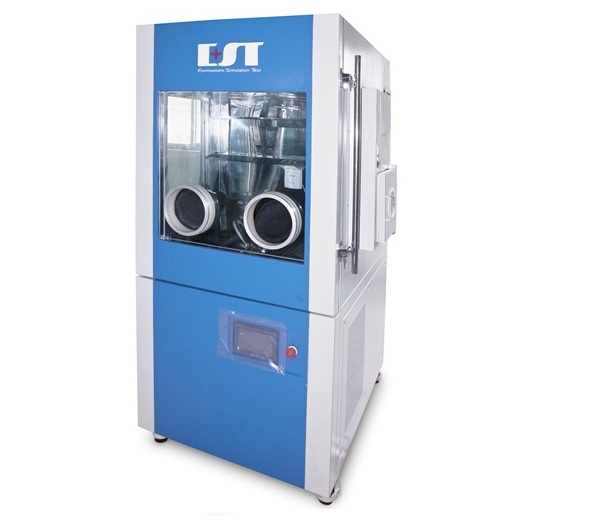

型号：PW +20/380-1065
采用标准：
中国：GB18352.6-2016，GB 17691-2018
美国：EPA 40CFR86，EPA US 2010(CFR 1065)
欧洲：2003/76/EC，715/2007/EC, 692/2008/EC
EST 的颗粒称重箱符合美国EPA
US 2010(CFR 1065)全部7项标准。EST公司开发的控制软件及控制器
EST公司设计制造的减震装置
EST公司设计制造的调温，加湿系统
环保型制冷剂
EST符合最新标准的空气净化系统
制造标准: 中国国家标准
美国EPA法规1065对于颗粒称重箱的七项要求：(参看§1065.190)
|
序号 |
参数名称 |
参数数值 |
|
1 |
防尘埃 |
称重环境符合洁净室标准：ISO14644-1 Class six |
|
2 |
防风 |
称重区域风速：≤0.05 m/s |
|
3 |
恒温 |
称重环境温度： (22±1)℃. |
|
4 |
露点 |
称重环境露点： 9.5 ℃ ±1 ℃ |
|
5 |
压力监测 |
称重环境压力检测：±100 Pa |
|
6 |
防震 |
隔震平台隔离外界的噪声与震动 |
|
7 |
防静电 |
称重环境静电场：≤±2V |
基本配置：
颗粒称重箱箱体
温度湿度即露点控制系统
微风调节控制系统
减震装置
洁净控制系统
控制与监视系统
静电消除系统
技术参数：
|
|
参数 |
|
实验容积 |
380升 |
|
外形尺寸 |
1720 x 820 x 2000 mm (W*D*H) |
|
内部尺寸 |
890 x 630 x 680 mm (W*D*H) |
|
箱体外板 |
镀锌钢板，喷涂处理 |
|
设备进出门 |
绞链在上面 |
|
观察窗 |
660 x 660 mm (W*H) |
|
侧面洁净度传递窗 |
250 x 250 mm (W*H) |
|
操作手孔 |
ϕ190mm， 密封操作手套组件 |
|
内表面 |
SUS304不锈钢 |
|
地板承重 |
100KG |
|
滤纸存放架 |
SUS304，最大负载10KG |
|
照明 |
试验仓内部 |
温度和湿度控制系统：
温度控制：
|
名称 |
参数 |
|
温度范围 |
+20 ℃ 到 +30 ℃ |
|
温度波动度 |
±0.5 ℃ |
|
温度显示精度 |
±0.1℃ |
|
制冷 |
直冷式，可调节，制冷剂 R134a |
|
制热 |
带过热保护的不锈钢加热器 |
湿度控制：
|
名称 |
参数 |
|
温度范围 |
+20 ℃ 到 +30 ℃ |
|
湿度范围 |
相对湿度40 % 到 50 % |
|
湿度波动度 |
相对湿度±3% |
|
湿度显示精度 |
±1% (稳定状态) |
露点范围控制∶ 9.5℃±1℃
加湿器水可以通过一个储水罐自动补给。冷凝水自动循环。
空气循环回路进行了特殊设计。测量区域风速≤0.05m/s
以上数据是在固定环境条件下得到：温度+25 ℃，电源电压220V, 50Hz，没有热负载
使用环境条件： 温度范围：+15 ℃ 到 +35 ℃，无冷凝。
温度和湿度传感器：
VAISALA HMT330系列温度与湿度变送器
|
名称 |
参数 |
|
温度测量精度 |
±0.2℃ |
|
温度测量分辨率 |
0.1℃ |
|
|
在+15 ... +25 °C 条件下： ±1 %RH (0 ... 90 %) ±1.7 %RH (90 ... 100 %) |
|
在+25 ... +40 °C 条件下： ±(1.0 + 0.008x读数) %RH |
减震器装置：
减震器的功能是为了避免外部震动传递到微量天平造成的非稳定状态。
EST 微量天平减震系统
|
名称 |
参数 |
|
双级阻尼减震平台 |
天然石材 + 金属平台 |
|
金属平台尺寸 |
730 * 560mm (W*L) |
|
平台负载 |
20kg |
|
固有频率 |
≤10Hz |
|
机械减震器 |
特殊设计 |
|
重量 |
>20kg |
|
石材平台尺寸 |
200 * 350mm (W*L) |
|
平台负载 |
5kg |
|
机械减震器 |
特殊设计 |
洁净度保持系统：
如果实验室环境条件达不到洁净度水平，试验箱必须安装合适的高洁净度滤清器，过滤仓内空气。另外要安装高洁净度过滤的风淋传递过渡窗，以阻止灰尘随着滤纸盒的进出，将灰尘带入舱内。
名称
参数
清洁等级
符合并优于美国联邦EPA标准
风淋传递过渡窗
安装在右侧舱壁上
传递窗尺寸
250 * 250mm
一进一出两个电动门
高洁净度风淋过滤器
内外开关分别控制
高洁净度过滤器
可更换无隔板高效过滤器
过滤器尺寸630 * 490 * 46mm (宽*深*高)
增压风机
流量控制阀
导流网
稳压箱
内置增压风机
内置预过滤器（中洁净度过滤器）
压力监控装置
名称
参数
压差计
（用以监视试验仓内过滤器压力差）
测量范围：0-60Pa
分辨率：1Pa
精度：2.0% of pt or
1% of max
（用于测量环境仓内环境空气压力）
电容石英晶体材料
测量范围（量程）：90-110kPa
精度：±0.2%
准确性±75Pa、重复性±25Pa、噪声±5Pa
高精度绝对压力传感器
静电消除系统：
试验箱内 箱内板材用优良导电金属，良好接地
滤纸存放架 优良导电金属，良好接地
直流微型离子风机 工作电源：220V/50Hz
操作温度：0-50℃
外形尺寸：50mm（D）×78mm（W）×113mm(H)
静电压 ：±2V
安放位置 试验箱内
镊子 不锈钢常闭型镊子
接地 环境仓供电电源接地、外壳接地
控制与监视系统：
监视器 彩色液晶显示器
监视 温度设定值与真实值
湿度设定值与真实值
过温保护
仓内压力
故障码显示
运行状态
控制 操作终端在实验仓前部
触摸屏设定数值
箱内外压力差仪表在箱体正面
外接装置通信接口 网络接口
制造商的程序完全符合中国和欧洲安全与人身健康保护指令
中国标准：
- GB 150-1998 钢制压力容器标准
- GB 4343-1995 EMC 标准
- GB5226.1-2002 机械安全机械电器设备标准
